Gummiketten Bezeichnung richtig deuten - Wie geht´s?

(0 mögliche Symptome)

Leicht

Um die passende Gummikette für Bagger und Minibagger zu finden, bieten wir bei megaparts24 verschiedene Such-Methoden. Am einfachsten findest du die passende Gummikette, indem du die Typenbezeichnung deiner Maschine in unsere Suchleiste eingibst. Falls du diese aber nicht zur Hand haben solltest oder unser Gummiketten-Suchsystem einen bestimmten Maschinentyp nicht auflistet, muss die Größe der Gummikette gemessen oder bestimmt werden. Die Kettengröße ergibt sich aus:

BREITE (C) x KETTENTEILUNG (A) x KETTENGLIEDER Anzahl (B)

Die Größenangaben befinden sich auf der Gummikette (D)

Zusätzlich existieren verschiedene Laufarten und Kettenausführungen. Die Gummiketten Bezeichnung wird oft durch Buchstaben am Ende der Spezifikation angegeben, z.B.: Gummikette 320x106x39Y

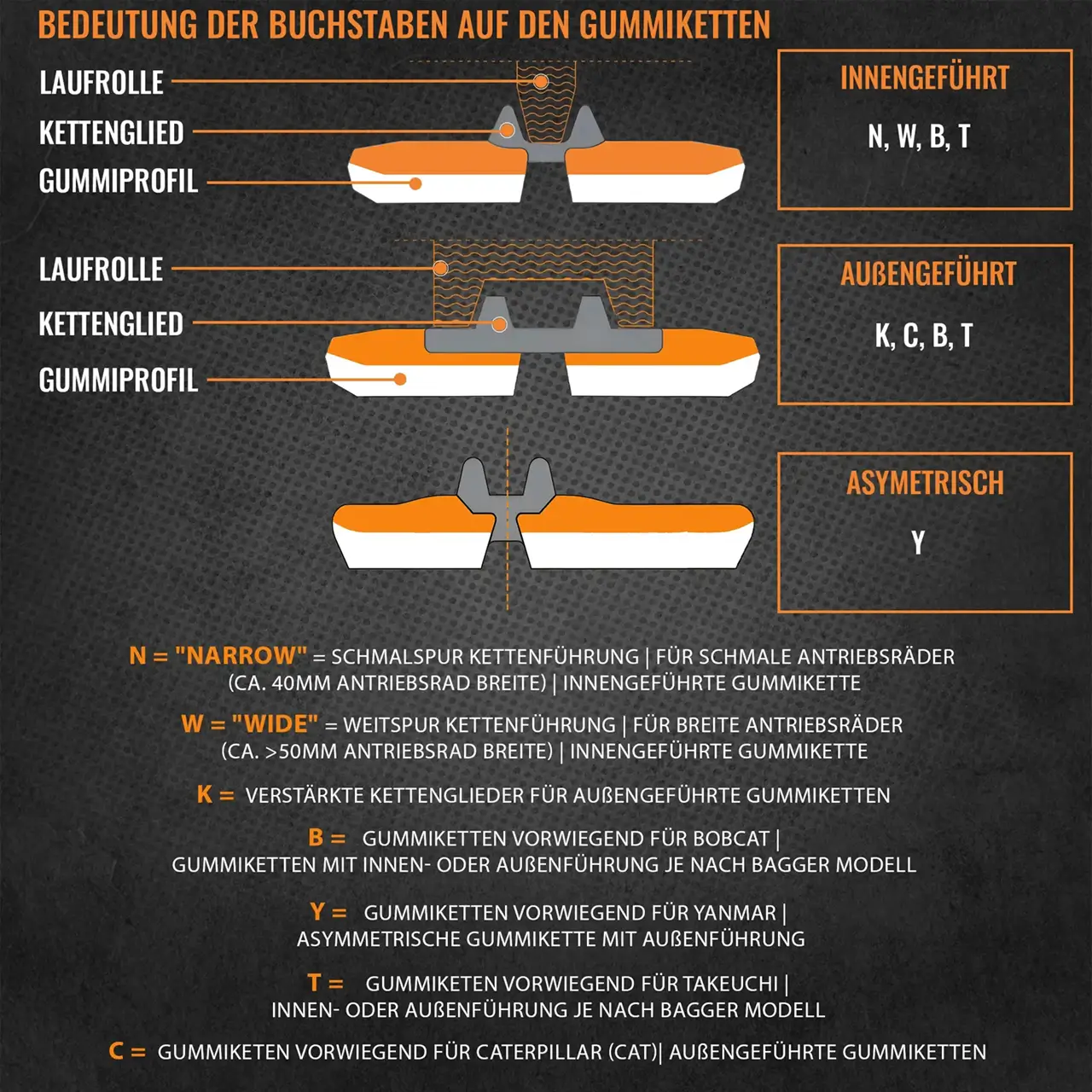

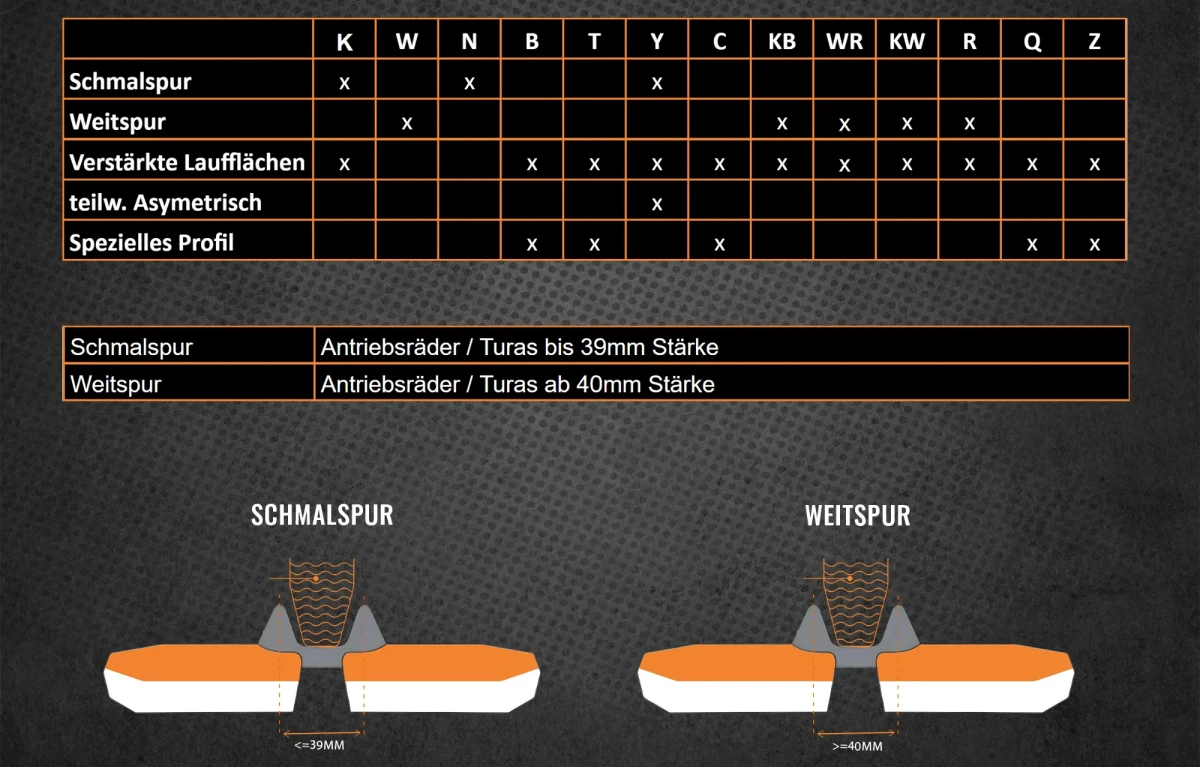

Bedeutung der Buchstaben auf den Gummiketten

Y:

Kommt meist bei YANMAR zum Einsatz und bezeichnet eine asymmetrische Gummikette, bei der das Profil zur Außenseite hin schmaler wird. Die Kettenführung ist außenliegend, sodass die Laufrollen auf beiden Seiten der Führungsschiene aufliegen. Mittlerweile produziert YANMAR allerdings auch Gummiketten, die mit Y gekennzeichnet werden, jedoch symmetrisch aufgebaut sein können. Bitte wende dich an unser Experten Team, wenn du Fragen zu einer spezifischen Gummiketten Ausführung haben solltest.

Beispiele für asymmetrische Gummiketten für YANMAR Maschinen:

450x83,5x74Y
400x75,5x74Y
300x55,5x82Y
260x55,5x78Y

Beispiele für symmetrische Gummiketten für YANMAR Maschinen:

400x73x76Y
350x73x76Y
250x55,5x79Y
230x72x46Y

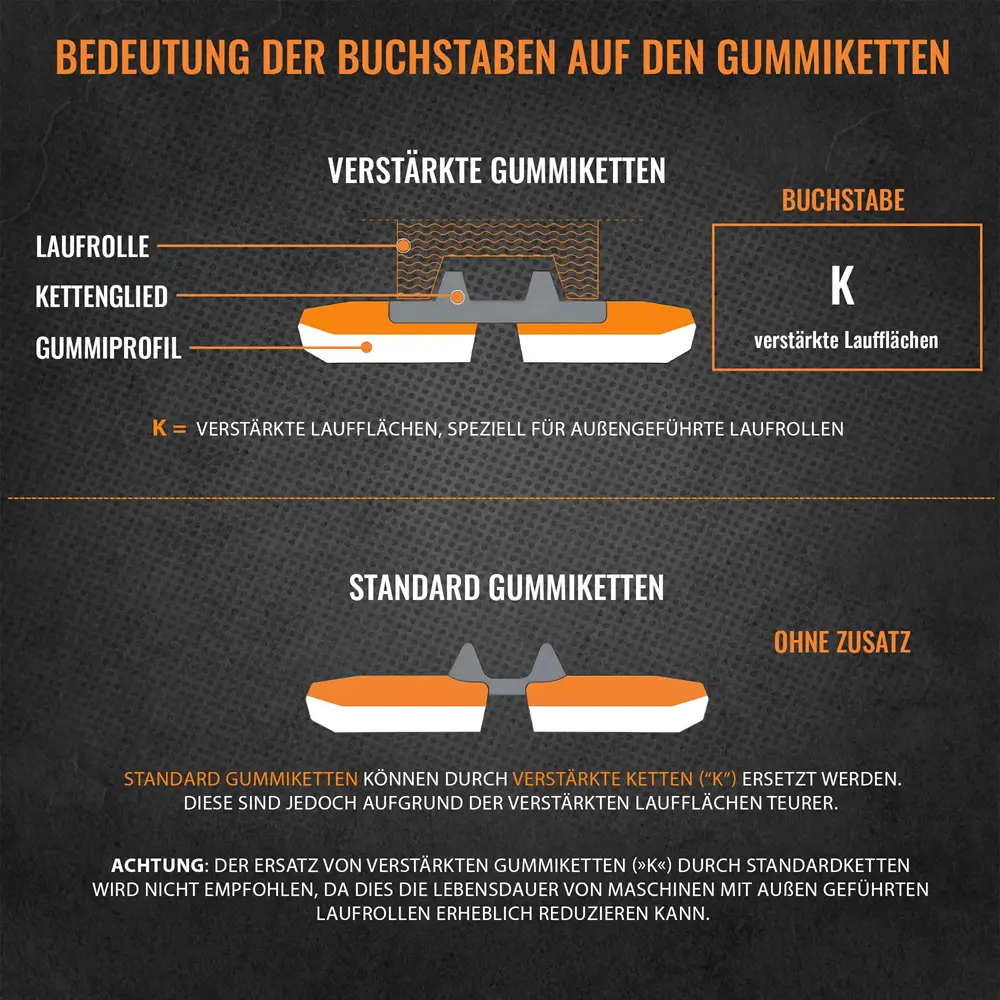

K:

Gummiketten, die für außen geführte Laufrollen geeignet sind, mit verstärkten Stahlelementen an den Führungsschienen für höhere Verschleißfestigkeit.

N:

Gummiketten für innen geführte Laufrollen. "N" steht für "narrowed" (schmal), ideal für engere Maschinenräume.

W:

Gummiketten, die ebenfalls für innen geführte Laufrollen geeignet sind, jedoch breiter ausgeführt. "W" steht für "wide".

B:

Diese Gummiketten sind überwiegend für Bobcat Bagger geeignet und verfügen über eine Führung, die sowohl innen als auch außen liegen kann.

T:

Gummiketten, die meist bei Takeuchi Baggern Verwendung finden. Die Kettenführung kann sich innen und außen befinden.

C:

Gummiketten, die hauptsächlich für Caterpillar (CAT) Bagger entwickelt wurden und eine außenliegende Kettenführung besitzen.

KB:

Hier handelt es sich um Gummiketten, die vorwiegend für Kobelco Maschinen hergestellt wurden.

R / WR:

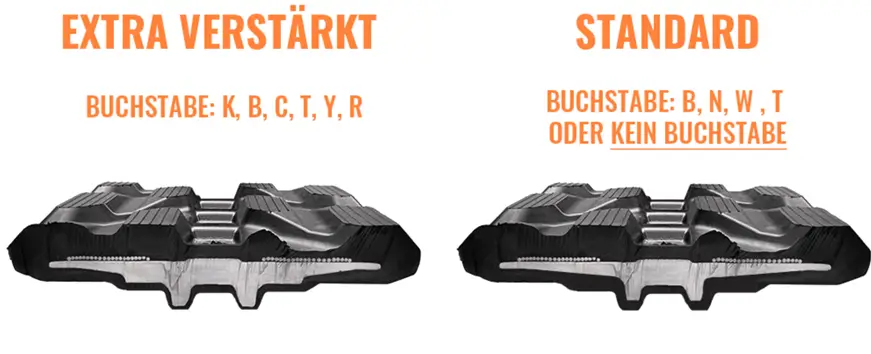

Diese Buchstaben am Ende der Gummiketten Bezeichnung bedeuten, dass es sich um eine Gummikette mit verstärkten Stahlelementen handelt.

Z:

Steht Z am Ende der Gummiketten Bezeichnung, deutet das darauf hin, dass die Gummikette ein ZigZag Profil besitzt.

Q:

Auf manchen Gummiketten ist ein Q am Ende der Gummiketten Bezeichnung eingeprägt. Dieser Buchstabe steht für ein "Sonstiges" Profil und kann sozusagen ignoriert werden.

EK:

EK am Ende der Gummiketten Bezeichnung wird speziell bei Eurocomach Baggern verwendet. Dieser Buchstabe steht für eine verstärkte Lauffläche für außengeführte Laufrollen wie zum Beispiel beim Eurocomach ES40.2ZT .

Mit der richtigen Gummiketten Bezeichnung und dem genauen Messen der Gummikette stellen Sie sicher, dass Ihre Baumaschine optimal ausgestattet ist.
