Wie kann ich Gummiketten messen?

(1 mögliche Symptome)

Leicht

Passgenaue Gummiketten sind entscheidend für die optimale Funktionalität deines Baggers. Eine falsche Kettengröße kann nicht nur die Leistung beeinträchtigen und dazu führen dass die Kette abspringt oder sogar reißt, sondern auch andere Fahrwerksteile wie Antriebsräder und Leiträder beschädigen. Oft sind die Maße der Gummiketten direkt auf der Innenseite oder an der Außenseite eingeprägt wie im Bild unten dargestellt. Doch was, wenn diese Angaben unleserlich sind oder fehlen? In solchen Fällen kannst du die Gummiketten messen. Alternativ kannst du auch unsere einfache Suchfunktion im Shop nutzen: Gib einfach die Typenbezeichnung deiner Baumaschine ein, und wir zeigen dir die passenden Gummiketten an.

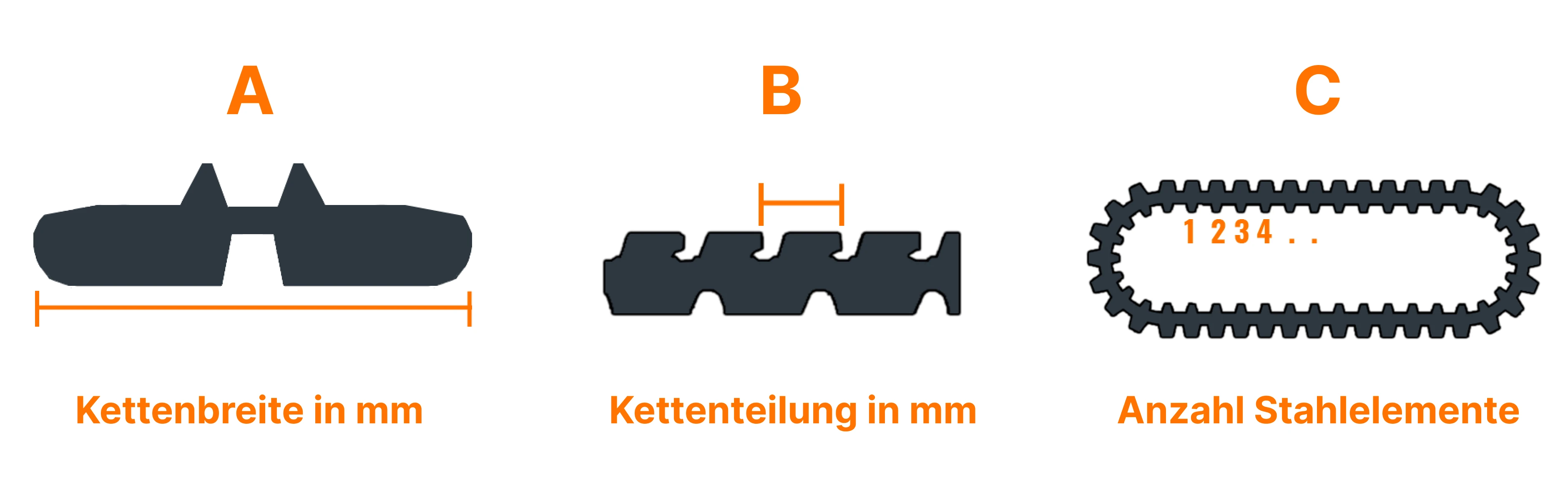

Schritt für Schritt Anleitung zum Gummiketten messen

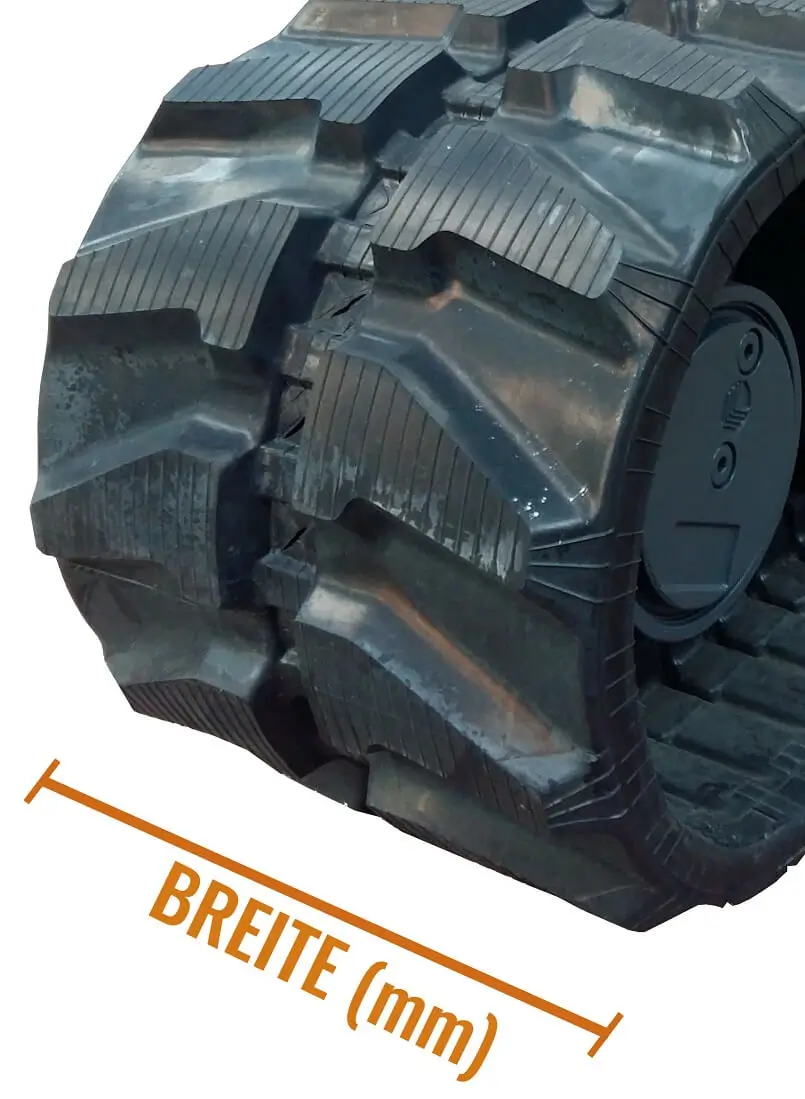

1. Breite der Gummikette (A): Miss die Breite der Kette von einer Außenkante zur anderen. Dies kannst du direkt an der montierten Kette oder einer ausgebauten Kette tun.
Tipp: Nutze ein Maßband und stelle sicher, dass du genau über die breiteste Stelle misst, um präzise Werte zu erhalten.

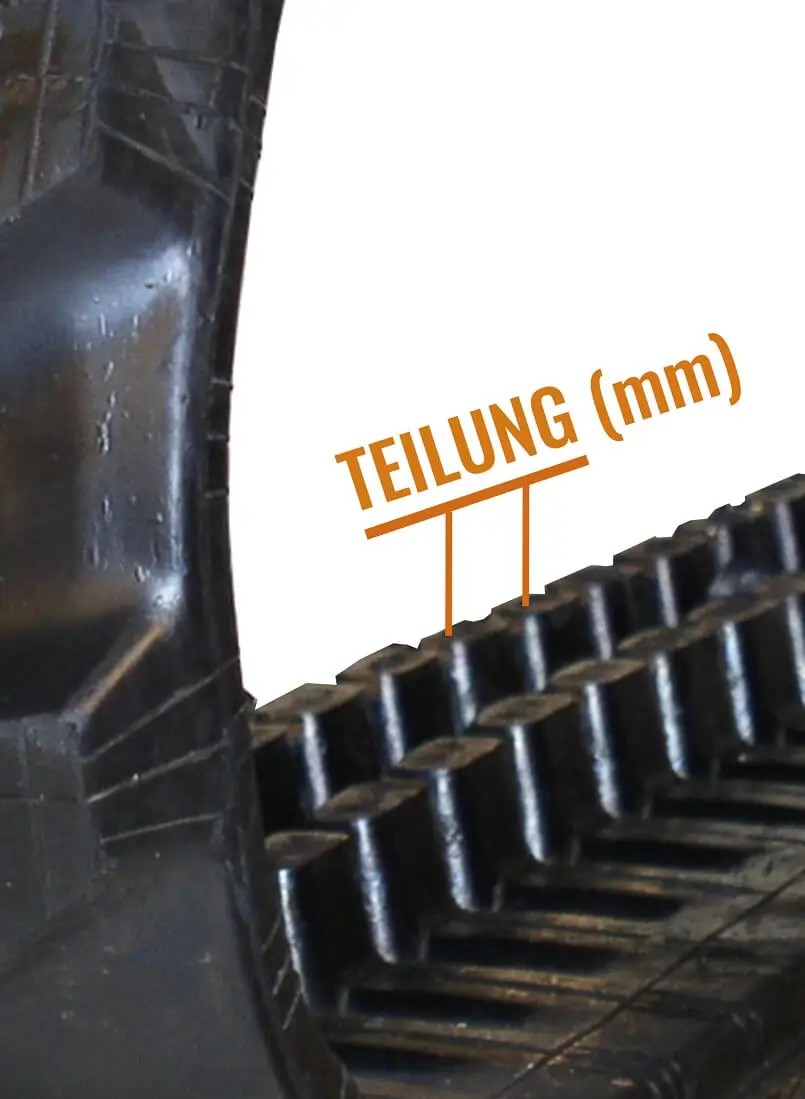

2. Teilung der Kette (B): Die Kettenteilung beschreibt den Abstand von der Mitte eines Gliedbolzens zur Mitte des nächsten. Dieser Wert ist entscheidend, da er mit der Zahnung des Antriebsrads übereinstimmen muss.
Tipp: Miss die Teilung mithilfe eines Maßbands an einem Kettenabschnitt mit möglichst wenig Verschleiß.

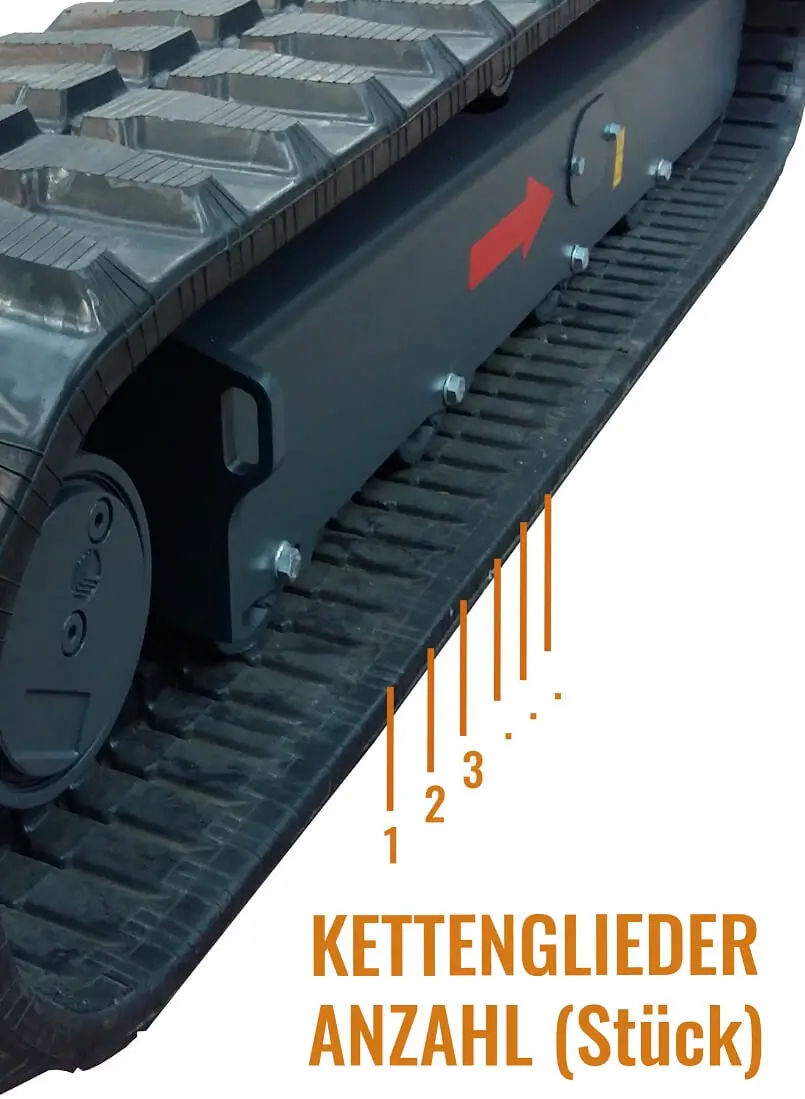

3. Anzahl der Kettenglieder (C): Zähle die Glieder entlang der gesamten Länge der Kette. Ist die Kette noch montiert, drehe das Fahrwerk langsam, um alle Glieder zu erfassen.

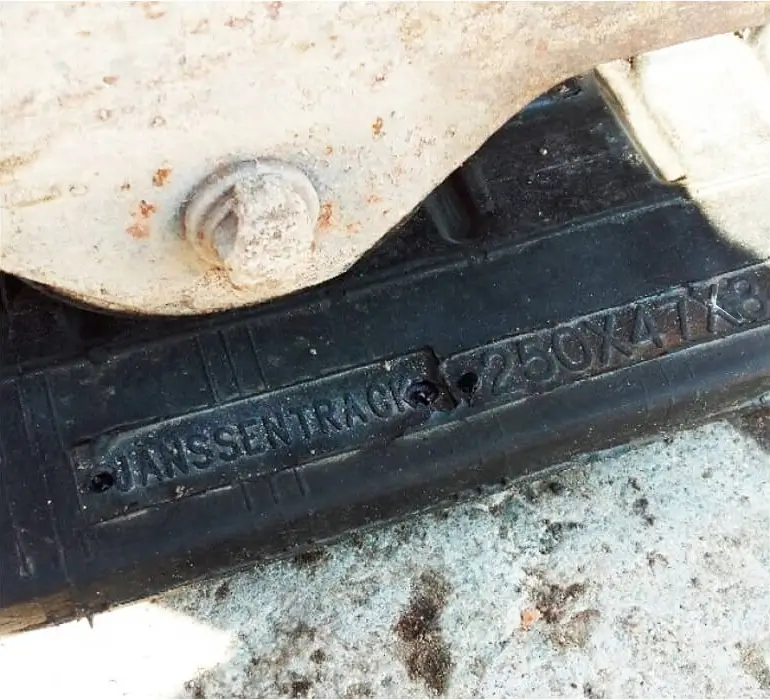

4. Beschriftung überprüfen (falls vorhanden): Prüfe die Kette auf Prägungen oder Markierungen. Die Größenangaben werden in der Regel in folgendem Format angegeben:
Breite x Teilung x Gliederanzahl (z. B. „230x72x43“).
Hinweis: Manche Hersteller, insbesondere aus dem asiatischen Raum, kehren die Reihenfolge der letzten beiden Angaben um. Achte darauf, ob die zweite Zahl die Teilung oder die Gliederanzahl beschreibt.

Worauf sollte man beim Messen achten?

Position des Baggers: Stelle den Bagger auf ebenen Untergrund oder bocke ihn auf, um die Kette freizulegen.
Präzise Messwerkzeuge: Ein Maßband reicht meist aus, für mehr Genauigkeit kannst du einen Messschieber nutzen.
Maße vergleichen: Überprüfe, ob die angegebenen Maße mit denen des Antriebsrads und der Laufrollen kompatibel sind.

Noch mehr Tipps und Informationen zum Thema "Gummiketten Bezeichnung richtig lesen" findest du in unserem Baggerketten Ratgeber.

Gummiketten VS Stahlketten: Unterschiede beim Baggerkette messen

Das Messen von Stahlketten ähnelt dem Vorgehen bei Gummiketten. Es gibt jedoch einige zusätzliche Punkte zu beachten:
Bodenplattenbreite: Bei Stahlketten spielt die Breite und der Typ der Bodenplatten eine entscheidende Rolle.
Bolzenkreisdurchmesser: Miss den Abstand der Befestigungslöcher, um sicherzustellen, dass die Stahlketten zur Maschine passen.
Gewicht und Handling: Stahlketten sind schwerer und erfordern oft zusätzliche Hilfsmittel für das genaue Messen.

Spätestens bei Anzeichen wie sichtbaren Rissen, einem abgenutzten Profil, unregelmäßigem Lauf oder abspringenden Ketten wird ein Wechsel unvermeidlich. Um die Lebensdauer deiner Maschine zu verlängern und einen sicheren Betrieb zu gewährleisten, ist es entscheidend, die passende Kette zu wählen. In unserem Shop findest du eine große Auswahl an Gummiketten und Stahlketten für verschiedene Bagger- und Minibaggermodelle. Nutze einfach die Typenbezeichnung deines Baggers in unserer Suchleiste oder ermittle die Größe deiner Kette, um schnell die passenden Ersatzteile zu finden. Solltest du Fragen haben, beraten wir dich gerne persönlich, damit dein Bagger jederzeit einsatzbereit bleibt.
